R&D VaporTech est un spécialiste historique du brasage en phase vapeur pour l’industrie électronique. Fondée aux États-Unis en 1996 et intégrée au groupe IBL depuis 2013, la marque développe et fabrique en Allemagne des fours de brasage par phase vapeur destinés à la production de CMS (Composants Montés en Surface). IBL est le leader mondial de la technologie de brasage en phase vapeur depuis 1987.

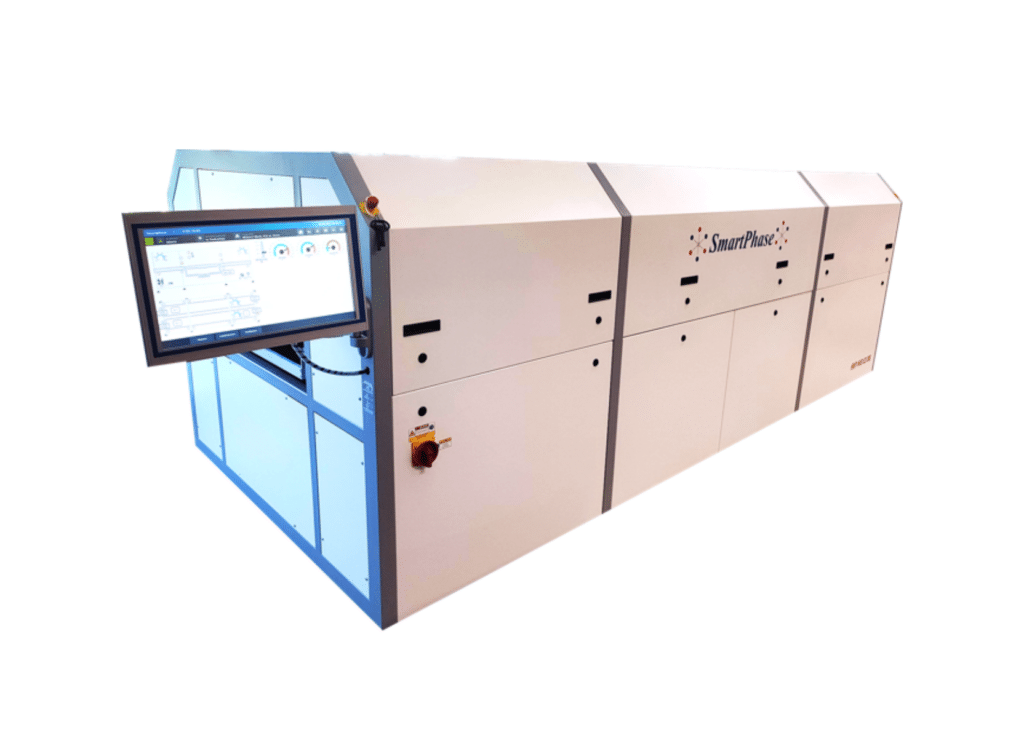

Conçu pour la production de masse, le HS12/08-S associe les avantages du brasage en phase vapeur à une architecture compacte de production continue, capable de fonctionner 24 h/24 et 7 j/7. Ce système offre un fonctionnement en ligne entièrement automatique et redéfinit les standards des fours de refusion classiques.
Le HS12/08-S est un four à phase vapeur traversant intégrant des systèmes avancés de contrôle du procédé, avec une régulation précise de la courbe de refusion (système AVR), ainsi qu’une optimisation du cycle de refusion et du convoyage pour les productions à haute cadence.
L’ensemble des paramètres de production, des alarmes et des étapes du processus est centralisé au sein d’un PC industriel intégré et visualisé sur une IHM tactile de 21,5 pouces, facilitant le suivi des cycles, la traçabilité des opérations et l’analyse des performances de production.
| Caractéristiques (Fr) | Specifications (Eng) | |
|---|---|---|
|
Type |
Voie unique |
Single lane |
|
Longueur Length |
4500 mm |
14.76 ft |
|
Profondeur Depth |
1900 mm |
6.24 ft |
|
Hauteur Height |
1670 mm |
5.78 ft |
|
Poids Weight |
2300 kg |
5070.63 lbs |
|
Dimensions maximales du produit (L x l x H) pour une voie Max. product format (LxBxH) for one lane |
1200 x 795 x 80mm* |
47.24×31.3×3.15* |
|
Poids maximal du produit par cycle Max. product weight per cycle |
25 kg |
55.12 lbs |
|
Quantité minimale de fluide Min medium (fluid) quantity |
90 kg |
198.42 lbs |
|
Alimentation en eau Water supply |
½“, 2,5-5,0 bar 6,0 l/min |
36 – 72 psi 1.59 US liq.gal/min |
|
Consommation énergétique moyenne (en veille) Ø energy consumption (Standby) |
8,0 kWh (4,0 kWh) |
8,0 kWh (4,0 kWh) |
|
Fusible principal Main fuse |
25A / Type „gl“ or „C“ |
25A / Type „gl“ or „C“ |
|
Alimentation électrique Power supply |
230/400 VAC, 3 Phase , 50/60Hz 12kW |
230/400 VAC, 3 Phase , 50/60Hz 12kW |
** technical changes reserved **
